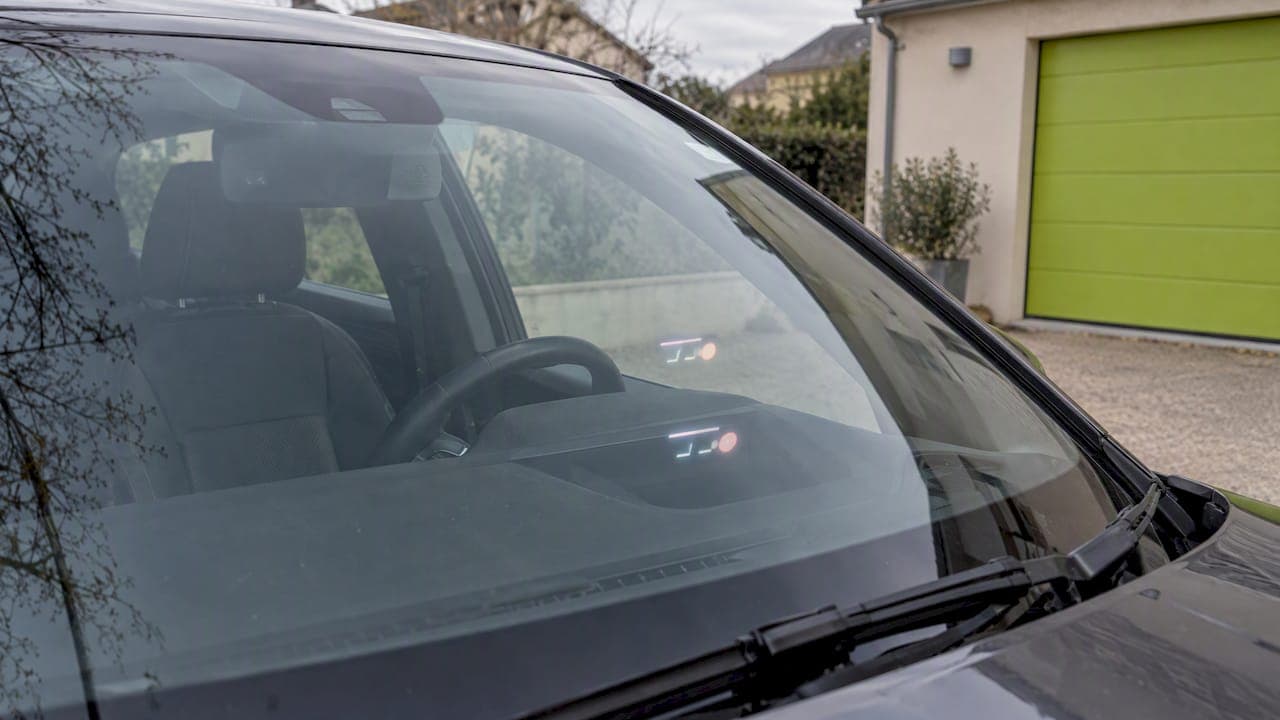

Si votre affichage tête haute (HUD) montre une image double, ou si le tableau de bord se reflète dans le pare-brise, la cause est presque toujours optique. Elle tient au verre feuilleté, à la pièce posée ou à vos lunettes. Voici comment fonctionne le HUD, d'où viennent les reflets et ce que vous pouvez faire. Nous vous disons aussi quoi vérifier avant de remplacer un pare-brise HUD.
En bref
- Le HUD utilise le pare-brise comme surface réfléchissante. Le verre feuilleté renvoie l'image deux fois, d'où l'effet fantôme possible.
- Les pare-brises HUD contiennent un film intercalaire en coin (PVB) qui superpose les deux reflets. Un pare-brise standard ne le fait pas.
- Une pièce non conforme au véhicule peut provoquer une image fantôme. Exigez la référence prévue par le constructeur.
- Le reflet du tableau de bord se traite autrement : propreté du verre, rangement de la planche de bord, verres adaptés en journée.
- Après un remplacement, faites recalibrer les caméras ADAS et demandez le certificat.
Table des matières
- Comment fonctionne un affichage tête haute sur pare-brise
- Pourquoi l'image se dédouble : l'effet fantôme
- Les causes les plus fréquentes de reflets sur un HUD
- Le reflet du tableau de bord sur le pare-brise
- Lunettes polarisées et HUD : le piège
- Remplacer un pare-brise HUD : ce qu'il faut vérifier
- Notre point de vue : le HUD ne pardonne pas l'à-peu-près
- Après le remplacement : recalibrage ADAS et réglage
- Pare-brise HUD et contrôle technique
- Votre pare-brise HUD avec Freeglass
- Questions fréquentes
- Sources
Comment fonctionne un affichage tête haute sur pare-brise
Un HUD est un petit projecteur placé dans le tableau de bord. Il envoie une image vers le pare-brise ou vers une lame transparente. Des lentilles collimatent cette image à l'infini, ce qui limite l'effort de mise au point de vos yeux. Vous lisez la vitesse sans quitter la route des yeux.
Le fabricant de films intercalaires Eastman Saflex décrit trois éléments : une unité qui génère l'image, un projecteur et une surface de combinaison, généralement le pare-brise. Des miroirs et des lentilles réfléchissent, focalisent et agrandissent l'image.
Ce que le HUD affiche dépend du véhicule. Valeo cite la vitesse, la limitation, les indications GPS, l'état de certaines aides à la conduite et des alertes. Les systèmes à réalité augmentée superposent même des repères à la scène routière.
Retenez ceci : sur un HUD à projection directe, votre pare-brise fait partie de l'optique. C'est pourquoi un défaut de verre se voit tout de suite dans l'image.
Pourquoi l'image se dédouble : l'effet fantôme
Un pare-brise est un verre feuilleté : deux feuilles de verre collées par un film plastique. Il a donc deux faces réfléchissantes, une côté habitacle et une côté extérieur.
Selon une étude académique sur la production des pare-brises HUD, la lumière est réfléchie en même temps par la surface interne et par la surface externe. Si ces deux réflexions ne se superposent pas parfaitement, vous voyez deux images décalées : une image principale et un fantôme.
La solution d'origine : le film en coin
Pour corriger cela, les pare-brises HUD utilisent un film PVB à épaisseur variable, dit « en coin » (wedge). Il fait coïncider l'image primaire et l'image réfléchie. Innovauto explique que cet intercalaire, à très faible angle, superpose les deux reflets pour obtenir une image unique et plus lumineuse.
La même étude mentionne d'autres pistes pour réduire le dédoublement : un revêtement sur le verre ou un film PET métallisé.
Un équilibre délicat
La conception d'un pare-brise HUD n'est pas simple. Un brevet sur les dispositifs de projection relève un conflit technique : corriger l'image fantôme par réflexion peut accentuer la double image en transmission, et inversement. Les verriers règlent donc chaque modèle de véhicule avec précision. Un verre générique ne peut pas imiter ce réglage.
Les causes les plus fréquentes de reflets sur un HUD
Tous les reflets ne viennent pas du même endroit. Voici un repère rapide.
| Symptôme | Cause probable | Que faire |
|---|---|---|
| Image double apparue après un remplacement | Pare-brise non adapté au HUD ou non conforme à la référence constructeur | Faire contrôler la référence du verre auprès du professionnel qui l'a posé |
| Image double depuis toujours | Particularité du modèle ou verre d'origine différent | Comparer avec un véhicule identique, consulter le réseau constructeur |
| Image sombre ou illisible avec vos lunettes de soleil | Verres polarisés | Essayer sans lunettes ou changer de type de verres |
| Tableau de bord reflété dans le verre | Planche claire, objets posés dessus, vitre sale | Nettoyer, ranger, utiliser un revêtement mat |
| Image floue ou déformée | Pare-brise mal posé, impact dans la zone de projection | Faire vérifier le pare-brise |
Le pare-brise non conforme
C'est la cause que nous voyons le plus liée à notre métier. Un document technique du régulateur américain (NHTSA) indique que l'emploi d'un pare-brise HUD non-OEM peut entraîner une image fantôme. Cette note date de 2012 et concerne le marché américain, mais le principe optique est le même en France : si le film en coin ne correspond pas à l'angle de projection du véhicule, le fantôme revient.
Un pare-brise standard posé sur une voiture à HUD est le pire cas : il ne contient pas de film en coin du tout.
Le pare-brise abîmé dans la zone de projection
Un impact, même petit, déforme la lumière. Si vous voyez une étoile ou une fissure à hauteur de projection, l'image peut devenir floue. Lisez notre guide sur la fissure de pare-brise pour savoir si vous pouvez rouler, et les signes d'un pare-brise à remplacer pour juger de la gravité.
Le reflet du tableau de bord sur le pare-brise
C'est un autre problème, qui touche toutes les voitures, avec ou sans HUD. La planche de bord renvoie la lumière du jour vers le verre et vous la voyez dans votre champ de vision.
Quelques gestes simples :
- Nettoyez le verre à l'intérieur comme à l'extérieur. La Sécurité routière recommande, avant de partir, de nettoyer le pare-brise, les vitres et les rétroviseurs des deux côtés. Un film gras amplifie les reflets et diffuse la lumière.
- Dégagez le dessus du tableau de bord. Papiers clairs, chiffons, supports : tout ce qui est brillant ou clair se reflète.
- Choisissez une teinte sombre et mate pour tout accessoire posé sur la planche.
- Réglez la luminosité du HUD si votre véhicule le permet, pour qu'il reste lisible sans éblouir.
Un habitacle propre aide aussi. Chez nous, un nettoyage intérieur du véhicule est proposé : renseignez-vous lors de votre demande de devis.
Lunettes polarisées et HUD : le piège
Beaucoup de conducteurs découvrent que leur HUD « disparaît » avec des lunettes de soleil. Le HUD émet une lumière polarisée, que certains verres filtrent.
Un opticien indique que des verres polarisés peuvent atténuer le reflet du tableau de bord en journée. Il avertit aussi qu'ils peuvent assombrir certains écrans ou HUD selon l'angle, et qu'on ne doit pas les porter la nuit.
En pratique :
- testez votre HUD avec vos lunettes habituelles, en inclinant légèrement la tête ;
- si l'image disparaît, essayez des verres non polarisés pour conduire ;
- ne gardez jamais des lunettes teintées la nuit ou dans un tunnel.
Ce n'est pas un défaut du pare-brise. C'est une interaction entre deux filtres optiques. Si le problème apparaît sans lunettes, revenez à la section précédente.
Remplacer un pare-brise HUD : ce qu'il faut vérifier
Un pare-brise HUD n'est pas un pare-brise classique. Le manuel du DS4, par exemple, précise que le DS Extended Head Up Display est associé à un pare-brise spécifique référencé par le constructeur. Le remplacement doit donc respecter ces prescriptions. D'autres marques fonctionnent de façon comparable : consultez le manuel de votre véhicule.
Avant de valider un devis, posez ces questions :
- Quelle est la référence du verre ? Elle doit correspondre à votre véhicule et à son option HUD.
- Le verre est-il prévu pour le HUD ? Demandez-le explicitement.
- Qui pose ? Une pose précise compte autant que la pièce.
- Le recalibrage ADAS est-il inclus ? Voir plus bas.
- Quelle garantie sur la pose ? Elle doit couvrir les défauts d'image.
Pour repérer si votre voiture a un HUD, regardez le tableau de bord : une zone de projection près de la base du pare-brise, ou une option listée sur la facture d'achat. En cas de doute, mentionnez-le en demandant le devis. Notre guide Pare-brise HUD : réparation, remplacement et recalibrage détaille ces points.
Faut-il réparer ou remplacer ?
Un petit impact hors de la zone de projection peut parfois se réparer par injection de résine. Dans la zone de projection, la réparation peut laisser une trace visible dans l'image. Le choix dépend de la taille et de l'emplacement : un technicien doit le juger sur place. Notre page sur la réparation d'impact par injection de résine détaille quand elle est possible.
Notre point de vue : le HUD ne pardonne pas l'à-peu-près
Nous remplaçons des pare-brises tous les jours et le HUD change notre façon de travailler. Sur un pare-brise classique, un écart de teinte ou de référence passe inaperçu. Sur un HUD, il se voit à chaque trajet, dans l'image que vous regardez.
Notre conseil tient en trois points :
- Ne choisissez jamais sur le prix seul. Un verre moins cher qui donne une image double vous coûtera un second remplacement.
- Demandez la référence avant la pose. Un professionnel sérieux la donne sans hésiter.
- Traitez le recalibrage comme faisant partie du remplacement. Un pare-brise moderne porte souvent une caméra. Le HUD et les ADAS partagent le même verre.
Chez Freeglass, les techniciens agréés posent le vitrage, nous gérons vos démarches d'assurance et nous prenons en charge la franchise. La pose est garantie à vie. Si votre image HUD vous paraît anormale après une intervention, nous voulons le savoir : c'est exactement le cas que la garantie doit couvrir.
— Fabien
Après le remplacement : recalibrage ADAS et réglage
Le pare-brise porte souvent la caméra des aides à la conduite : maintien dans la voie, freinage d'urgence, lecture des panneaux. Le remplacer déplace cette caméra, même de quelques millimètres.
Le guide de bonnes pratiques de la FIEV et d'EGEA, publié en novembre 2023, indique que de nombreux constructeurs exigent le calibrage des caméras ADAS après un remplacement de pare-brise. Il peut être statique, dynamique ou combiné selon le véhicule.
Le même guide recommande de ne pas se fier aux aides ADAS tant qu'elles n'ont pas été calibrées avec succès, et de remettre au client un certificat d'étalonnage. Demandez-le, et gardez-le avec les papiers du véhicule.
Pour le HUD lui-même, certains véhicules proposent un réglage de hauteur ou de position dans le menu. Reportez-vous à votre manuel : si l'image reste double après réglage, le problème vient du verre, pas du réglage.
Consultez aussi notre page sur le recalibrage ADAS certifié après remplacement de pare-brise.
Pare-brise HUD et contrôle technique
Le contrôle technique vérifie la visibilité à travers le pare-brise. D'après l'organisme technique central, les spécificités du HUD ne font pas l'objet d'un critère distinct en dehors des règles générales de visibilité et d'intégrité du vitrage.
Autrement dit : une image HUD double ne vous fait pas échouer en soi. Mais un impact ou une fissure dans le champ de vision peut entraîner une contre-visite. Notre article pare-brise et contrôle technique explique comment l'éviter, et le guide sur les normes du vitrage auto en France rappelle le cadre général.
Votre pare-brise HUD avec Freeglass
Vous avez un impact, une fissure ou une image HUD qui vous gêne après une pose ? Voici ce que nous proposons :
- le remplacement de pare-brise à 0 € à payer pour vous, avec prise en charge de la franchise ;
- un recalibrage ADAS certifié après remplacement, à 0 € ;
- une intervention en atelier ou à domicile partout en France ;
- la gestion complète de vos démarches d'assurance ;
- un devis gratuit en ligne.
Indiquez dans votre demande que votre véhicule a un affichage tête haute : nous vérifions la référence du verre avec vous. Demandez votre devis gratuit en quelques minutes.
Questions fréquentes
Comment supprimer les reflets sur un pare-brise ?
Nettoyez le verre à l'intérieur et à l'extérieur, dégagez le dessus du tableau de bord et évitez les objets clairs ou brillants. Si le reflet est une image double du HUD, le nettoyage ne suffit pas : la cause est le verre ou sa référence. Faites alors contrôler le pare-brise par un professionnel.
Pourquoi mon HUD affiche-t-il une image double ?
Le verre feuilleté réfléchit l'image sur ses deux faces. Un film PVB en coin, présent dans les pare-brises HUD, superpose normalement ces deux reflets. Une image double apparaît souvent quand le verre n'est pas celui prévu pour le véhicule.
Peut-on mettre un pare-brise standard sur une voiture avec HUD ?
Non, ce n'est pas conseillé. Le pare-brise standard n'a pas le film optique en coin et l'image sera dédoublée. Le constructeur associe l'affichage à un pare-brise référencé : respectez-le.
Faut-il recalibrer les ADAS après le remplacement d'un pare-brise HUD ?
Dans la plupart des cas, oui, car la caméra est fixée au pare-brise. Les professionnels du secteur recommandent de ne pas se fier aux aides à la conduite avant un calibrage réussi. Demandez le certificat d'étalonnage.
Mes lunettes de soleil peuvent-elles masquer le HUD ?
Oui, si les verres sont polarisés. L'image peut s'assombrir selon l'angle de la tête. Essayez des verres non polarisés et ne portez pas de lunettes teintées la nuit.
